近日，济南乾元科技服务有限公司技术团队携自主研发的 QY8800 二合一管线检测仪器，与华南管网公司技术人员组成联合检测组，在华南地区开展埋地钢制管道专项检测作业。面对多管并行、道路穿越、江河大埋深等多类复杂工况，检测团队依托电磁感应、ACCA 多频管中电流衰减法与 ACVG 交流电位梯度法三大核心技术，成功完成全部目标管段的精准定位与深度测量。

现场一：多管并行路段 —— 破解铁路穿越段定位难题

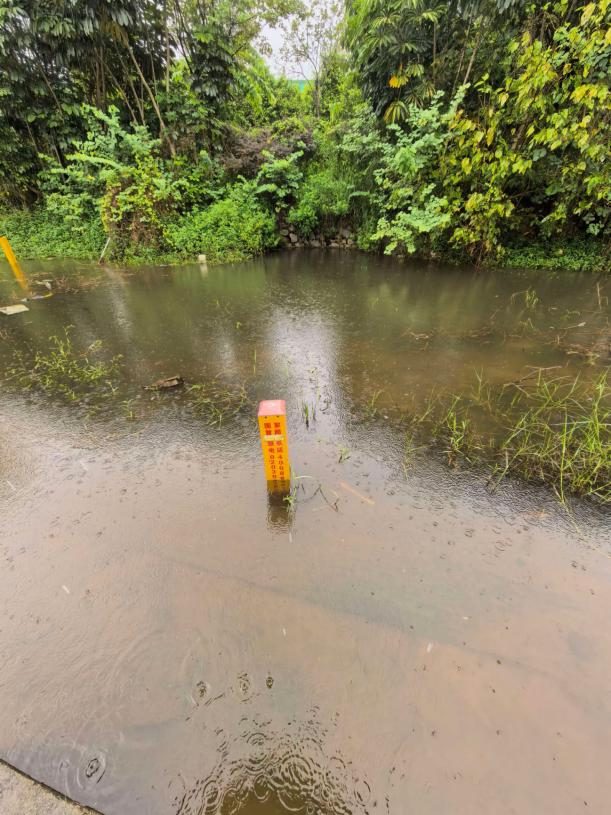

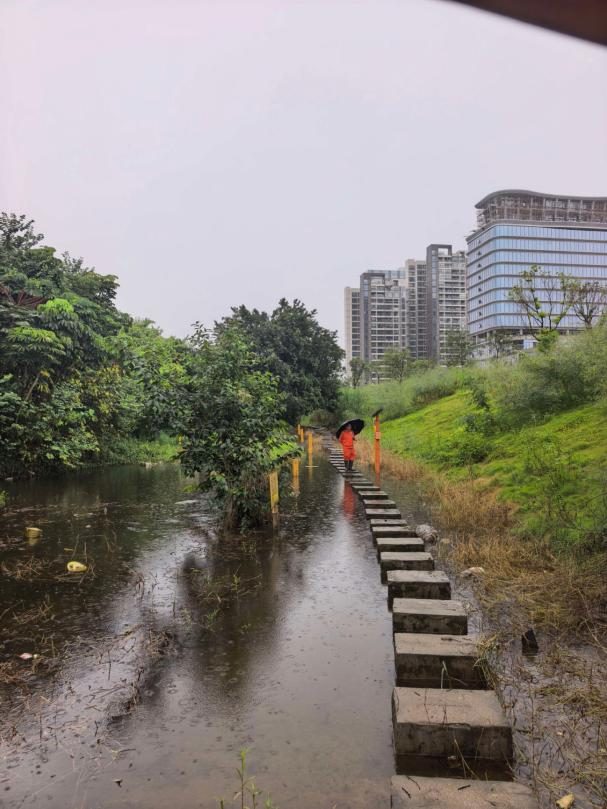

首个作业路段存在多根管道并行敷设的情况，且穿越铁路前的一段管线路径资料不完整，给定位带来较大困难。

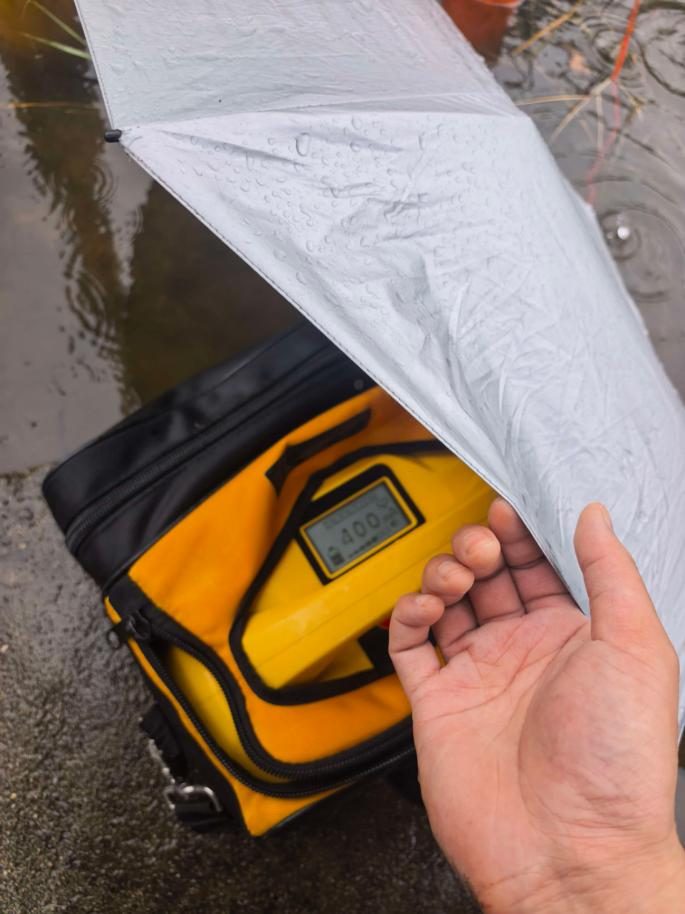

检测人员采用 3+6+512Hz 混频施加信号，一次作业即可同步获取管道位置、埋深与防腐层破损点信息。

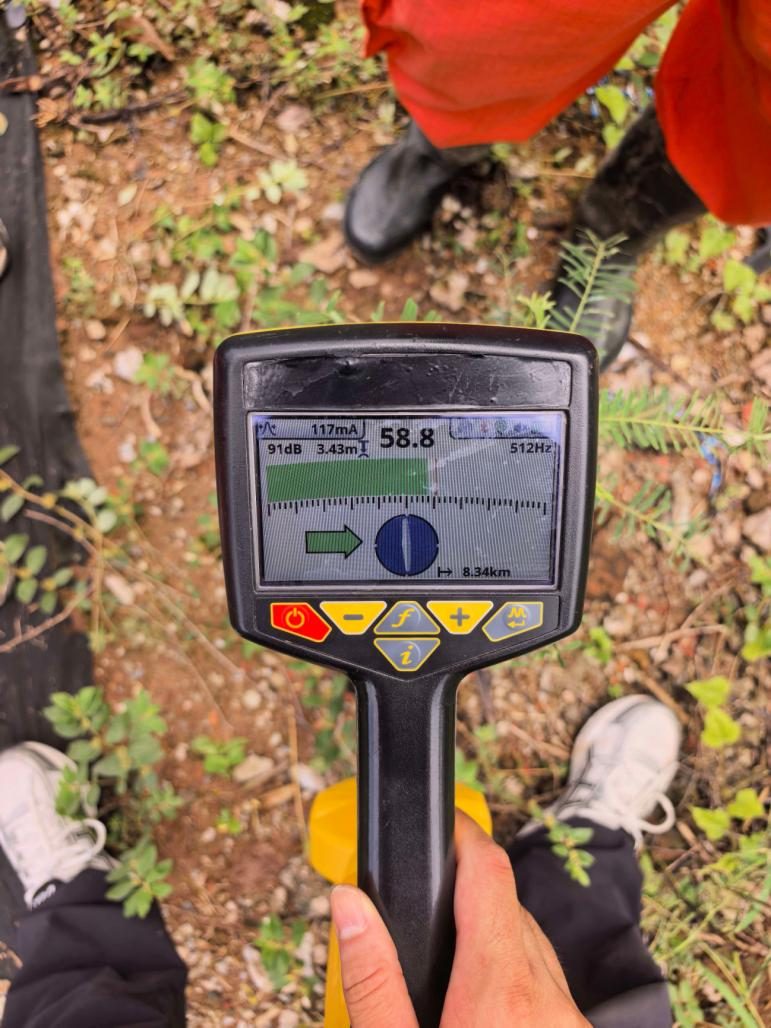

在多管并行的强干扰环境下，仪器仍保持低磁场畸变的绿色信号指示。设定管道直径参数后，实测管道埋深为 3.43 m，与管道实际走向完全吻合，成功确认了穿越铁路段的位置与深度，检测目标达成。

现场二：马路穿越段 —— 三色干扰指示精准锁定干扰源

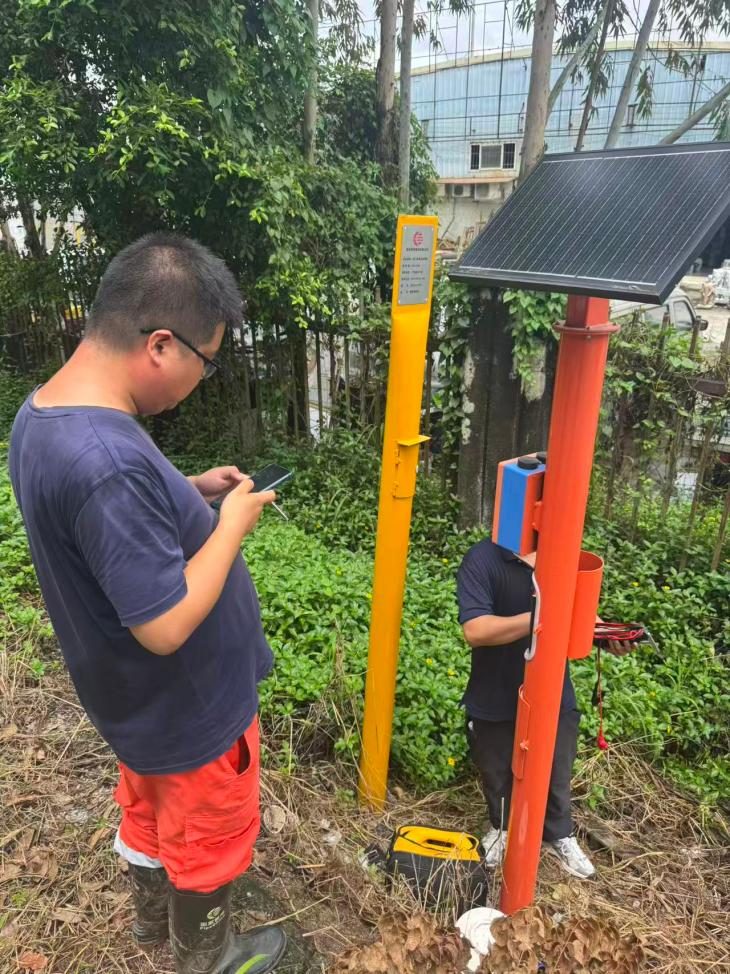

第二处路段为管道穿越马路后路径不明、干扰强烈。

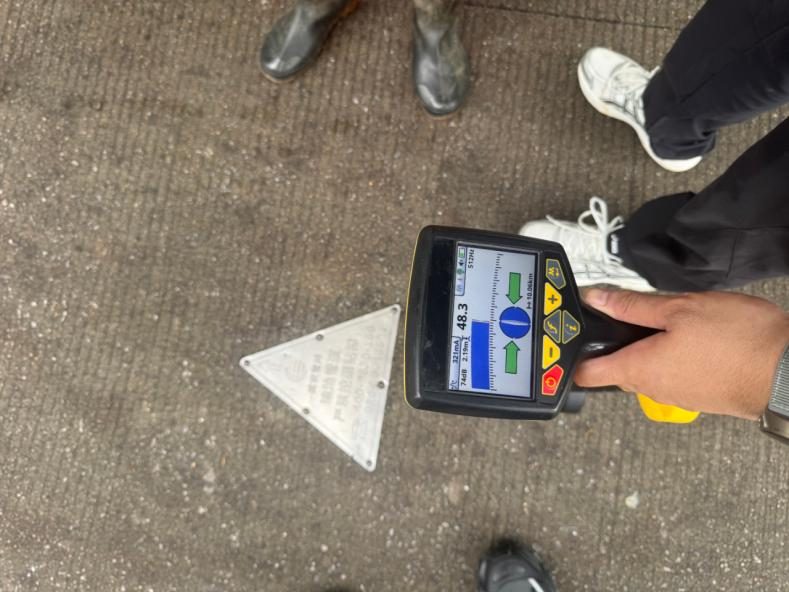

检测显示马路浅埋段路径清晰，与既有定位标识牌一致，埋深普遍在 2 m 左右。

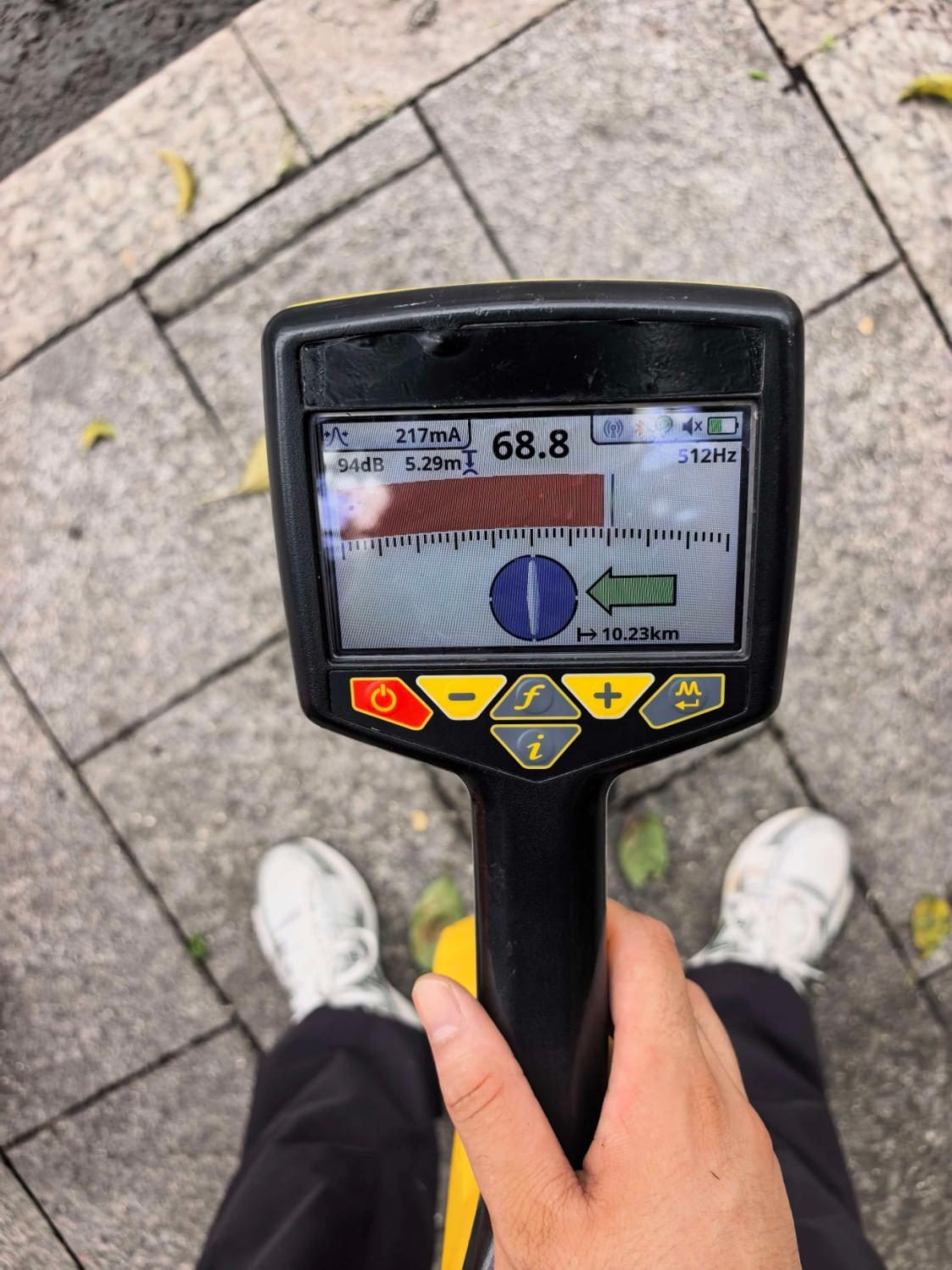

穿越马路后信号依旧稳定，虽有一定干扰，实测结果仍满足工况要求。管道自测试桩引出后埋深逐渐增大，至人行道位置达 5.29 m。

作业中仪器自动识别到周边干扰，检测人员借助 绿 / 蓝 / 红三色编码干扰指示，迅速判定干扰源为下水管道金属井盖，远离井盖后数据恢复准确。该功能在复杂城市管网环境中显著提升了判别效率。

结果：成功找到穿越马路后的管线具体位置。

现场三：珠江分支大埋深段 —— 15 米深埋管线成功锁定

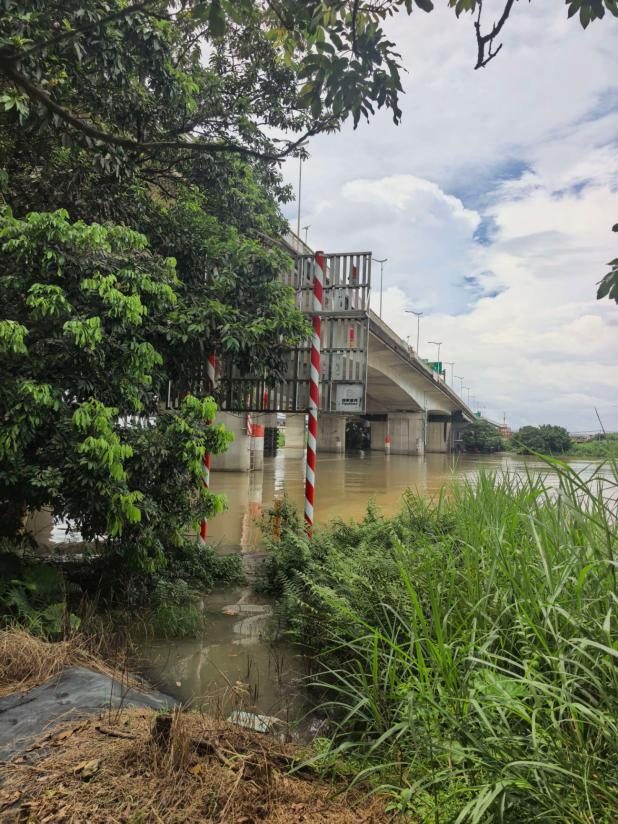

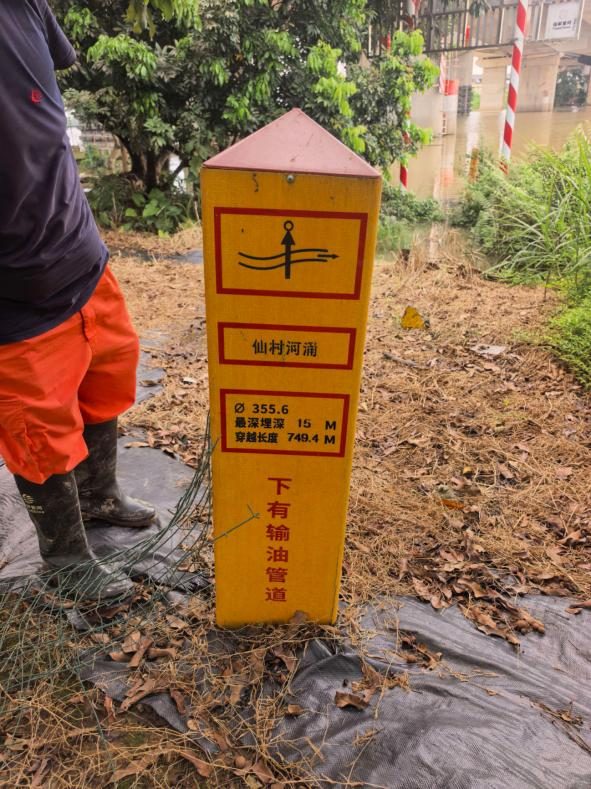

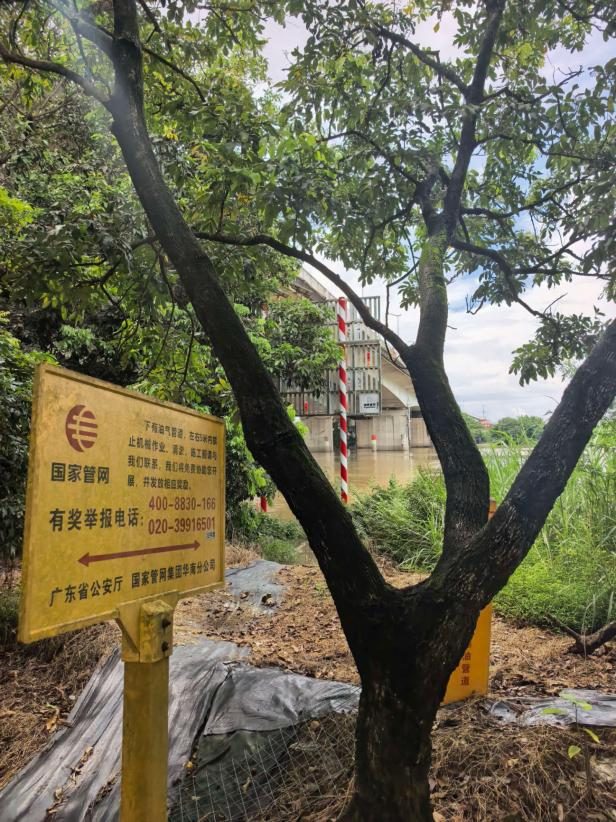

第三处为管道穿越珠江分支的大埋深段，路径与深度均不明确。

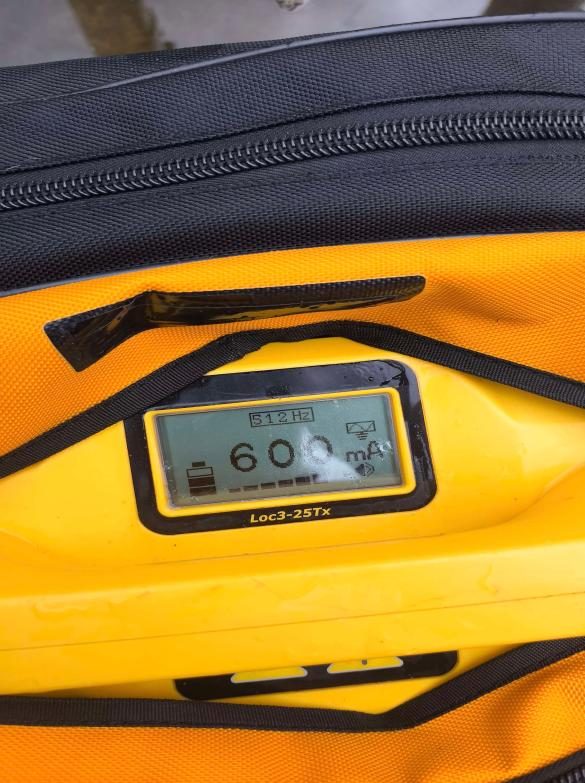

针对大埋深工况，检测团队将发射机调整为 单频输出以增大输出电流——本次携带的便携式发射机最大输出电流 1.2A，若换用大功率发射装置可达 4A，检测精度将进一步提升。

检测过程先沿发射机确认信号已施加至管道上方，再配合软件系统逐点记录数据。

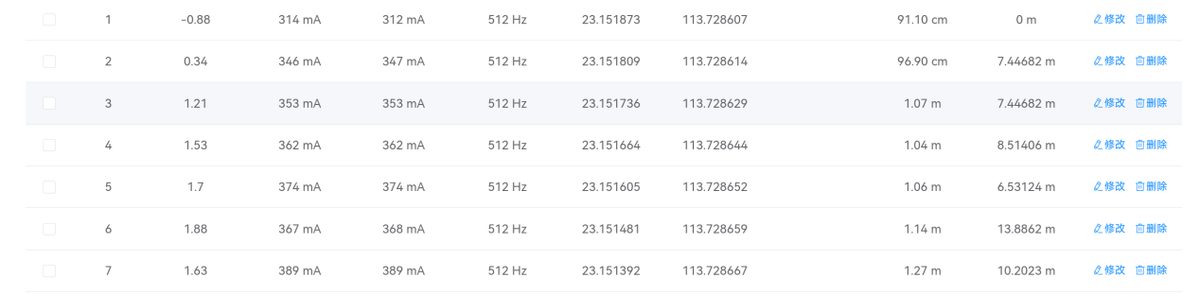

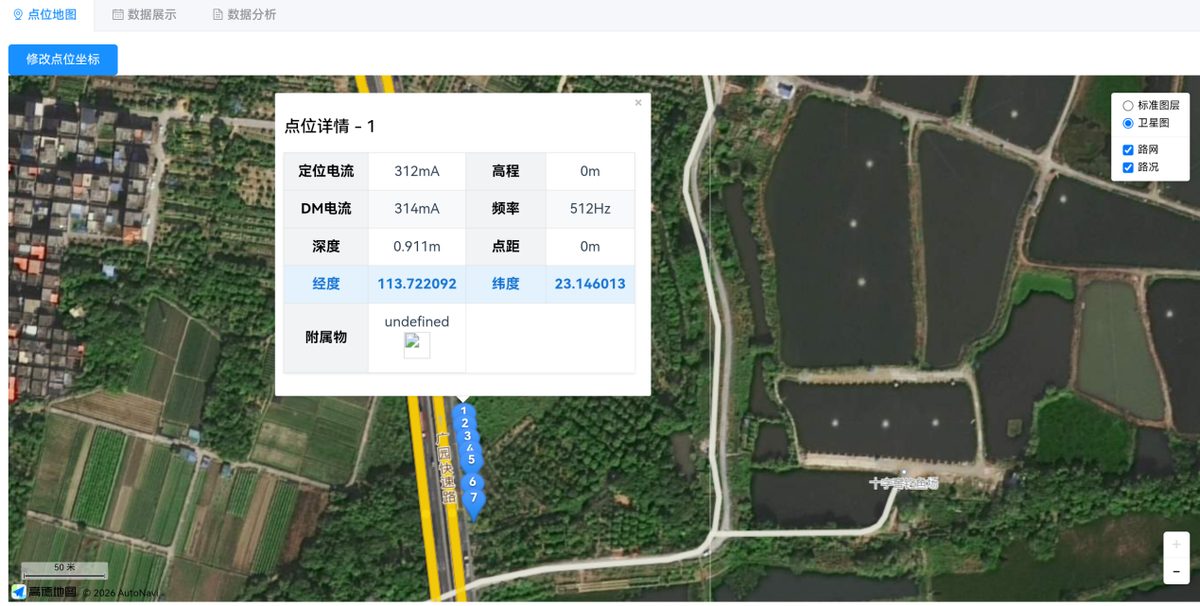

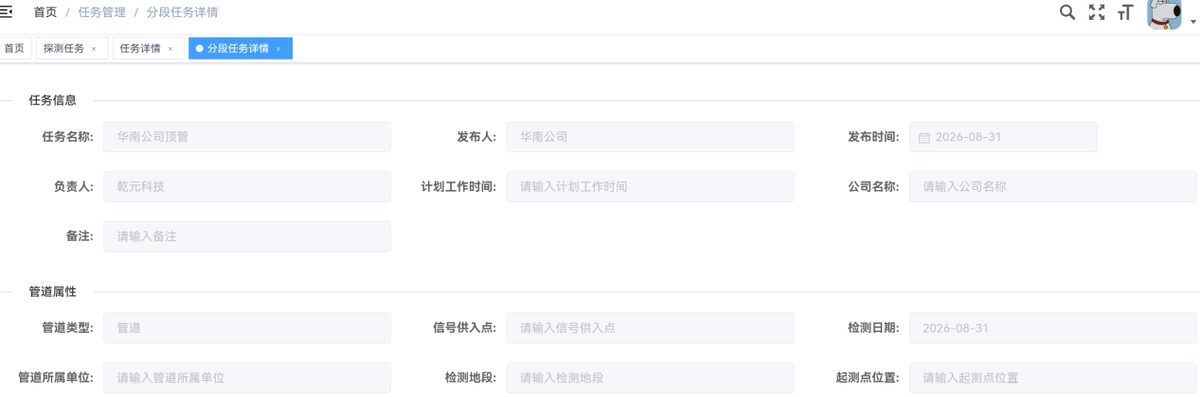

外业数据采集

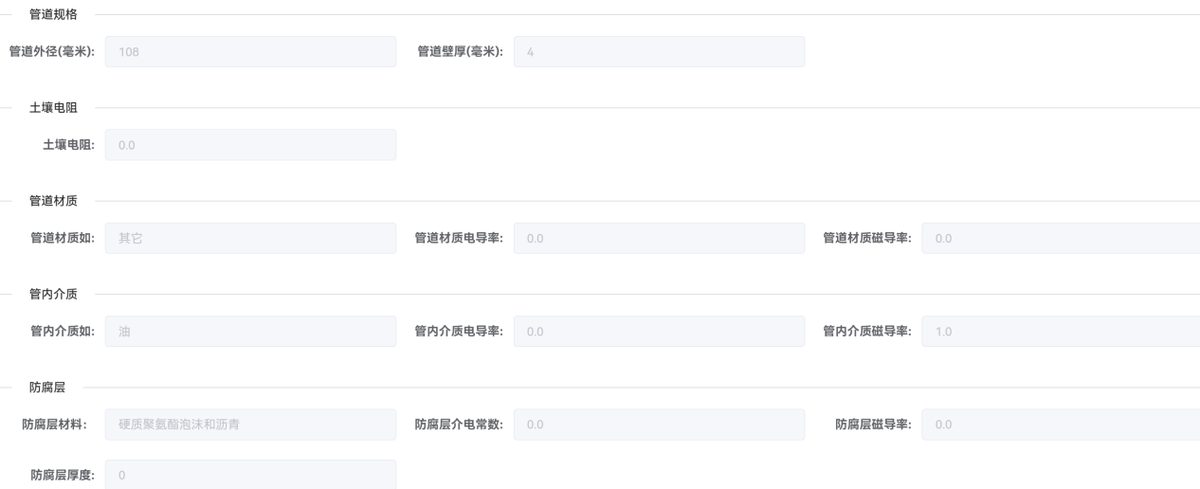

内业数据分析

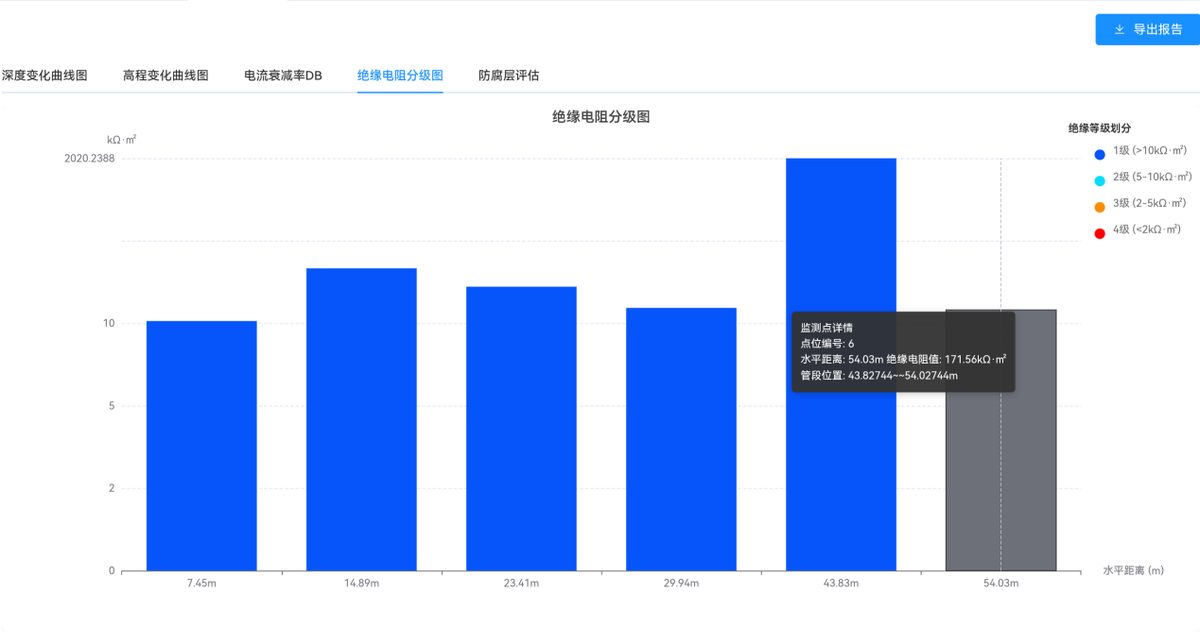

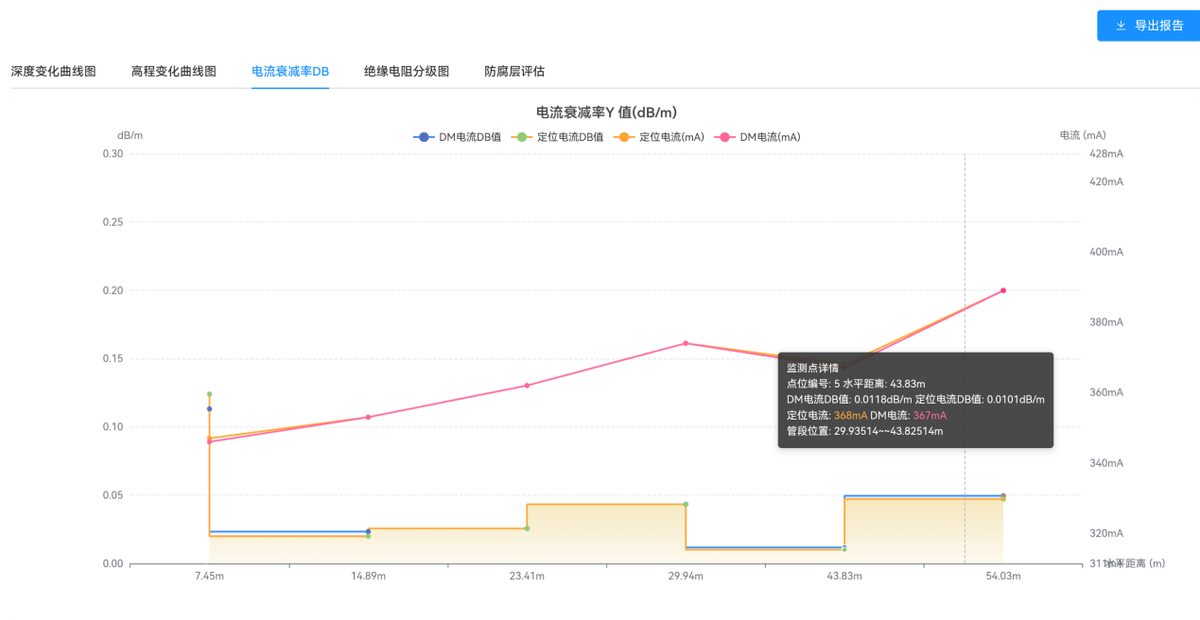

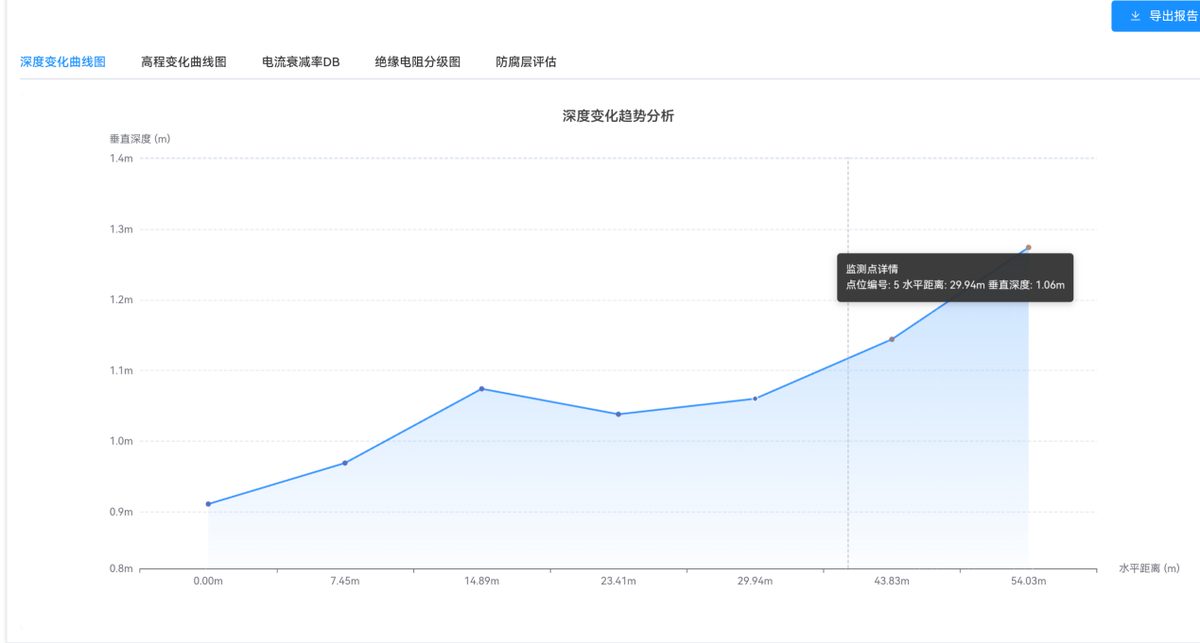

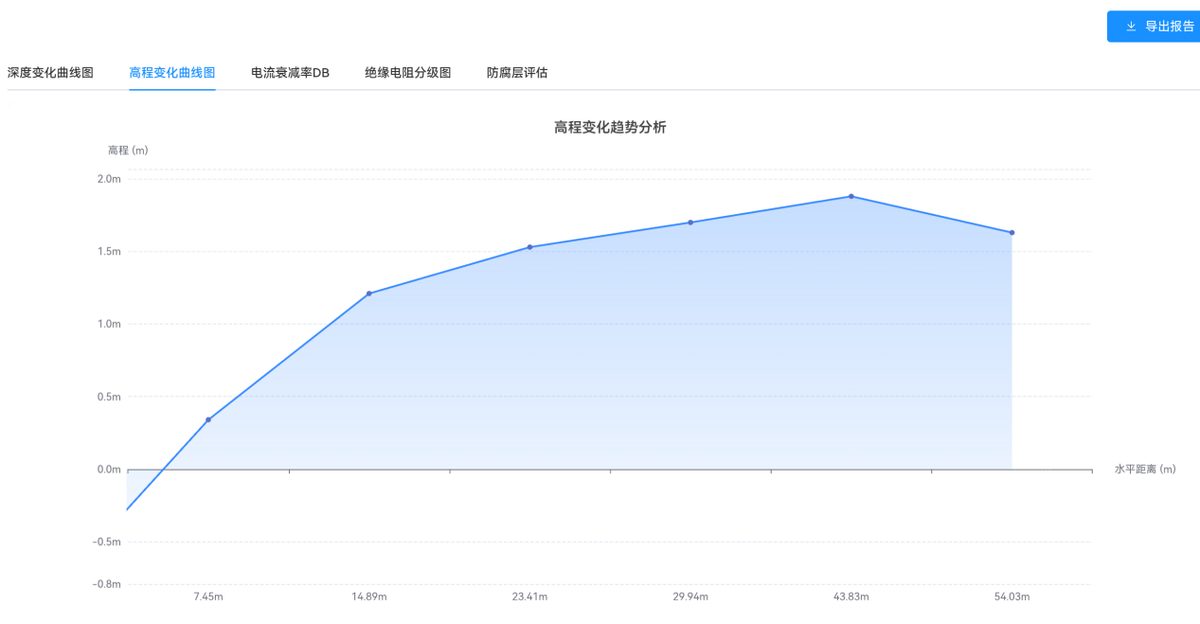

前 7 个直埋管道点位数据完整，系统自动生成以下四项分析图表，为管道完整性判断提供量化依据。

以上数据分析可作为管道完整性的判断依据，出现异常电流时系统可提示用户进行风险点检测，显著提升检测效率。

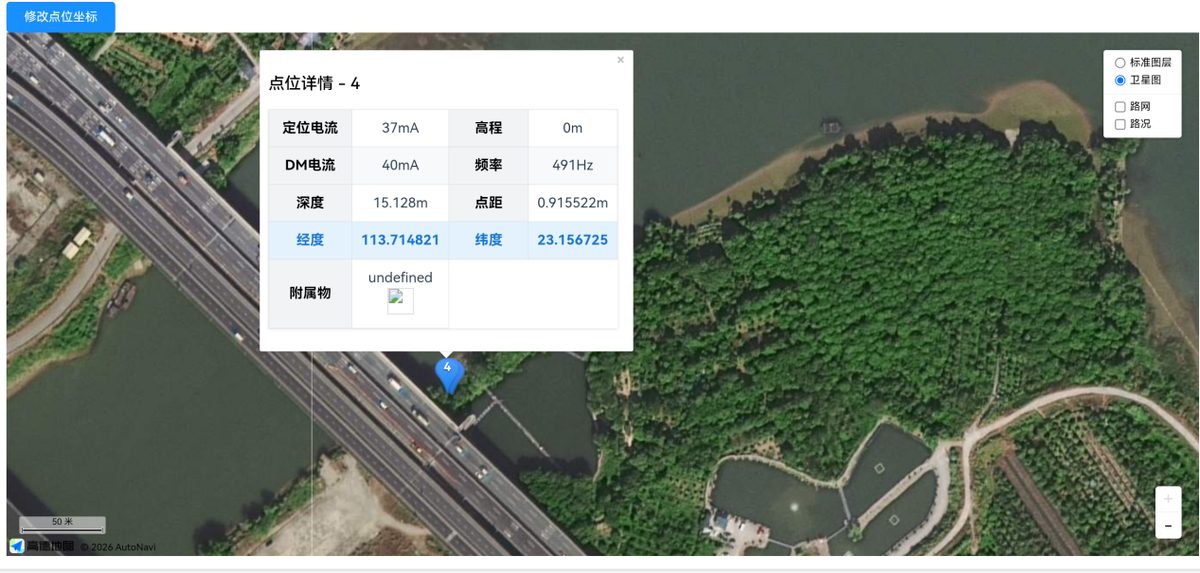

8–11 号点位位于距发射机约 2 公里的大埋深段。

该段检测深度约 15 m，接收机电流偏小、衰减快，需提高发射机输出电流以保证数据稳定性。受便携式设备功率限制，测量时信号存在波动，但仍准确测得具体位置，深度取中间值 15.128 m。

探测结果：成功找到穿越珠江分支段的管线路径，深度存在波动，取中间值 15.128 m。

技术价值

• 一机双用：25W 高功率发射机共用，搭配防腐层检测与管线定位两台接收机，分时复用应对不同任务
• 混频 / 单频灵活切换：混频（3+6+512Hz）提升常规检测效率，单频增强大埋深穿透能力
• 三色干扰指示：实时量化磁场畸变，快速判别干扰源，降低误判率
• 软件体系闭环：外业采集 → 数据同步 → 电流衰减率与绝缘电阻分析 → 一键生成报告

本次华南管网实战作业，充分验证了 QY8800 二合一管线检测仪器在多管并行、城市干扰、江河大埋深等复杂工况下的可靠性与适应性。济南乾元将继续以自主研发的检测装备与专业技术服务，为长输油气管道、城市管网的安全运行提供支撑。
